Navlinkz r.LiNK RL4-MB6
Mercedes-Benz video rajapinta

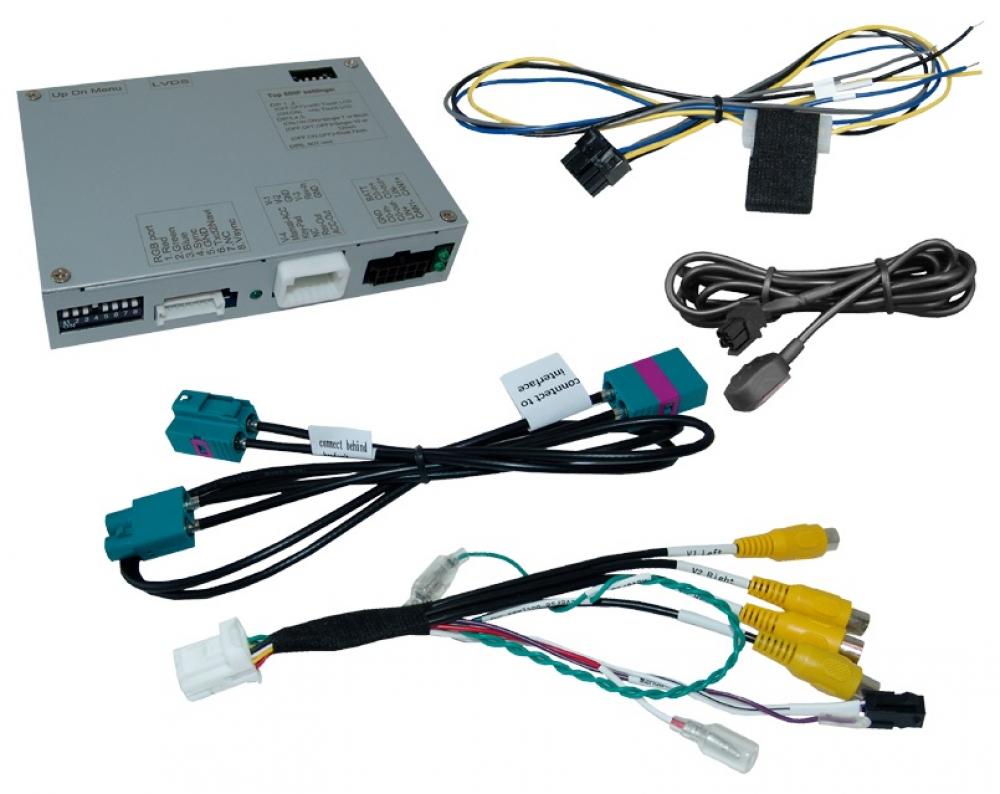

r.LiNK rajapinta mahdollistaa peruutus- ja ajokameran lisäämisen alkuperäisen auton soittimen jatkeeksi. r.LiNK on varustettu automaattikytkimellä ja kahdella video sisääntulolla ulkopuolisille kuvalähteille (esim. USB-soitin, DVB-T2 viritin, ym.).
Ominaisuudet
- Video sisäänmenojen lisääjä tehtaan alkuperäiselle soittimelle.
- 1 CVBS peruutuskameran sisäänmeno
- 1 CVBS etukameran sisäänmeno
- 2 CVBS video sisäänmenoa jälkiasenteisille laitteille (USB-soitin, DVB-T2 viritin, ym.)
- Automaattinen peruutuskameran aktivointi peruutusvaihteesta
- Automaattinen etukameran aktivointi peruutusvaihteesta vaihdettaessa ajovaihteelle 10 sekunnin viiveellä
- Aktivoitavat parkkiviivat peruutuskameralle
- Video liikkeessä (vain liitetyille kuvalähteille)
- Video-sisäänmeno PAL ja NTSC yhteensopivuudella
Yhteensopivat automallit
(Comand Online NTG6 - MBUX 7 tuuman näytöllä)
Mercedes-Benz A-Class (W177) 05/2018 ja uudemmat
Mercedes-Benz B-Class (W247) 12/2018 ja uudemmat
Mercedes-Benz CLA coupe (C118) 03/2019 ja uudemmat
Mercedes-Benz CLA shooting B (X118) 07/2019 ja uudemmat
Mercedes-Benz GLB (X247) 09/2019 ja uudemmat
Mercedes-Benz GLC (X253) 2019 ja uudemmat
(Comand Online NTG6 - MBUX 10.25 tuuman näytöllä)
Mercedes-Benz A-Class (W177) 05/2018 ja uudemmat
Mercedes-Benz B-Class (W247) 12/2018 ja uudemmat
Mercedes-Benz CLA coupe (C118) 03/2019 ja uudemmat
Mercedes-Benz CLA shooting B (X118) 07/2019 ja uudemmat
Mercedes-Benz EQC (N293) 2019 ja uudemmat
Mercedes-Benz GLB (X247) 09/2019 ja uudemmat
Mercedes-Benz GLC (X253) 2019 vuoden mallit
Mercedes-Benz GLE coupe (C167) 2019 vuoden mallit
Mercedes-Benz GLE SUV (W167) 2019 vuoden mallit
Mercedes-Benz GLS-class (X166) 2019 vuoden mallit
Mercedes-Benz V-class (W447) 03/2020 ja uudemmat
(Comant Online NTG6 - MBUX 7 tai 10.25 tuuman näytöllä)
Mercedes-Benz Sprinter (W907/910) 2018 vuoden mallit
Rajoitteet
Vain video - Rajapinta tuo vain videosignaalin soittimen näytölle. Audiosignaaleja varten pitää hyödyntää joko alkuperäistä audio-AUX sisäänmenoa tai FM-modulaattoria. Jos laitteeseen liitetään 2 äänilähdettä niin silloin tarvitaan erillinen sähköinen kytkin.
Tehtaan peruutuskamera - Automaattinen vaihto videosignaalilta peruutuskameralle onnistuu vain kun peruutusvaihde on päällä. Viiveen lisäämiseksi tarvitaan erillinen sähköinen komponentti.
Jälkiasenteinen etukamera - Etukameran kuva tulee näkyviin automaattisesti 10 sekunnin viiveellä vaihdettaessa peruutusvaihteesta ajovaihteelle.
Opasteviivat - Saatavilla ainoastaan ajoneuvoihin joissa on 7 tuuman näyttö. Jos rajapinta ei tue sisääntulevaa signaalia CAN-väylästä, opasteviivat eivät toimi.
Tehtaan OBD pistoke - Pysyvä OBD lisälaitteen liitos, esim. sähköinen lokikirja, voi aiheuttaa osittaista vioittelua peruutuskameralle vaihdettaessa jos peruutussignaali tulee CAN-väylää pitkin. Tässä tapauksessa tarvitaan erillinen sähköinen kytkin releellä signaalin vaihtamista varten.
Liitännät
Video-kytkentä: tupla-Fakra
Virta ja CAN-väylä: paljaat kaapelit
Video-sisäänmeno: 2 x naaras-RCA
Peruutuskameran sisäänmeno: naaras-RCA
Etukameran sisäänmeno: naaras-RCA
Tekniset tiedot
Toimintajännite: 12 V DC (7 ~ 25 V)
Valmiustilan virrankulutus: 10 mA
Virrankulutus: 270 mA
Video sisäänmeno: 0.7 ~ 1 V
Tuetut videosignaalit: PAL/NTSC
Toimintalämpötila: -40°C - +85°C
Videoyksikön mitat: 119 x 24 x 100 mm (Leveys x Korkeus x Syvyys)
