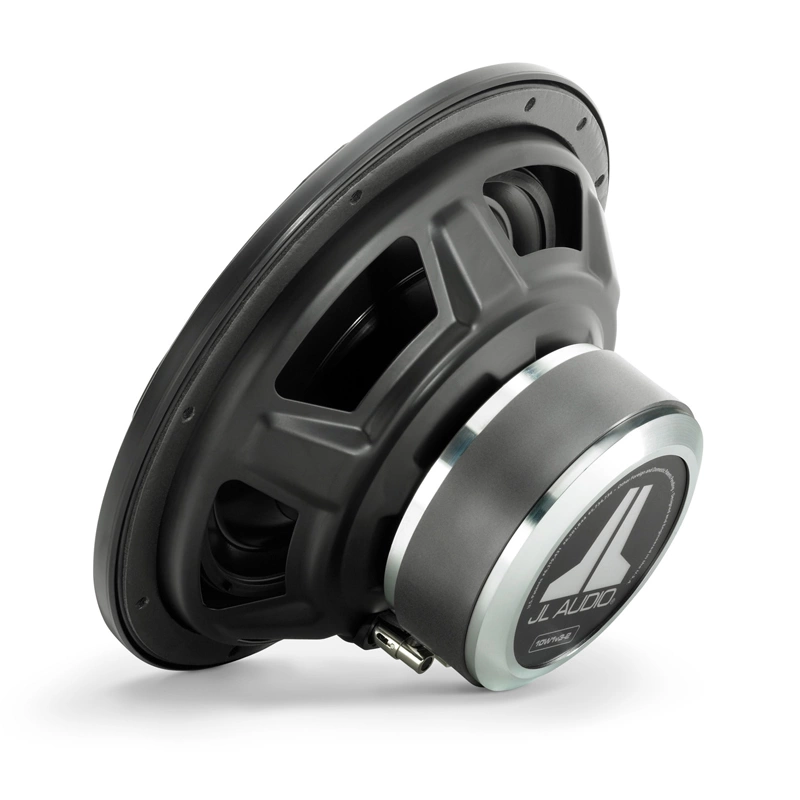

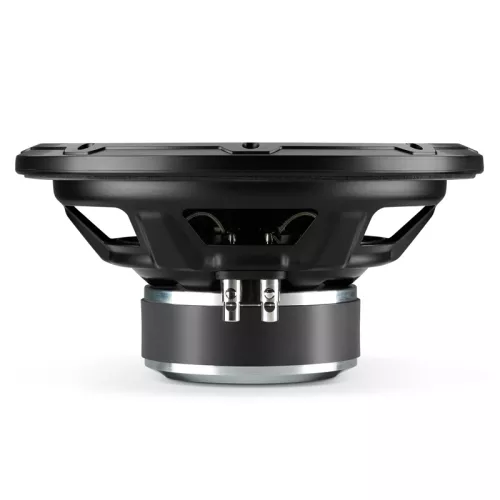

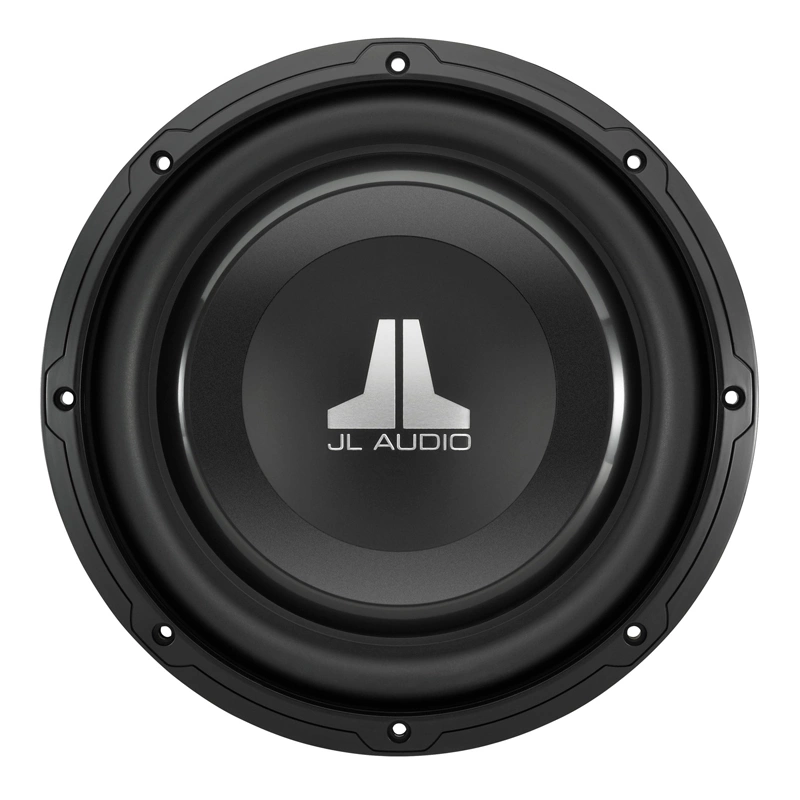

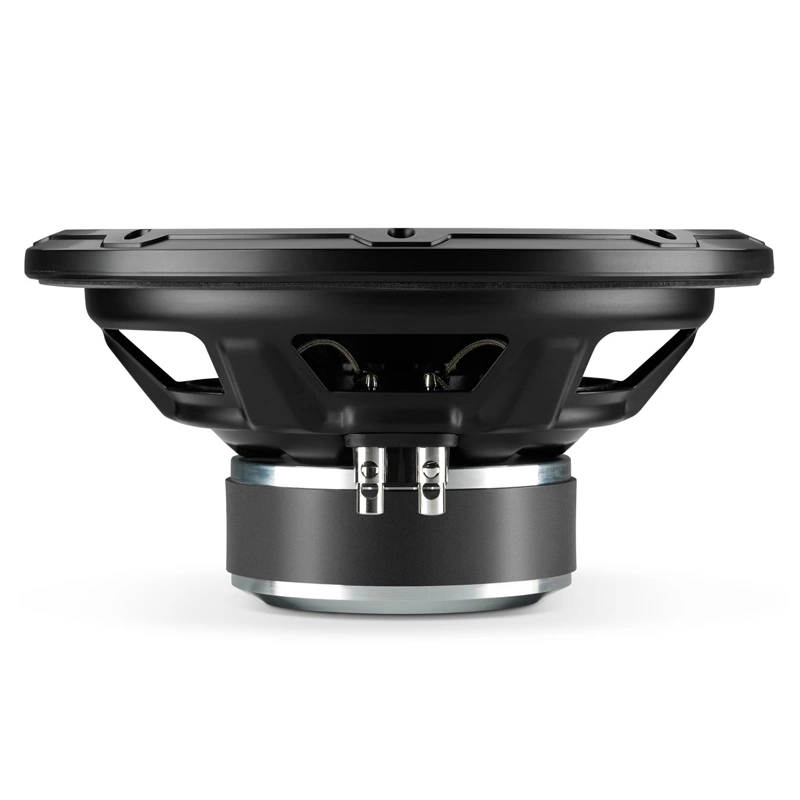

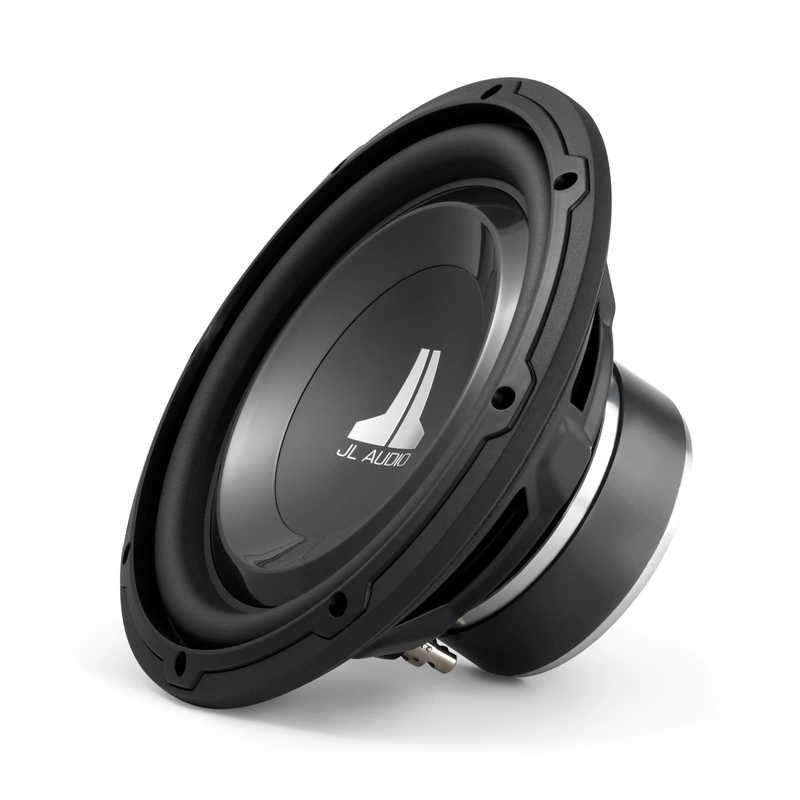

JL Audio 10W1v3-4
Sävykäs subwoofer kompaktiin koteloon
10W1v3-4 on erinomainen valinta silloin kun vahvistinteho ja tila ovat kortilla. Elementti on varustettu matalalla asennussyvyydellä ja kompaktilla magneettimoottorilla. Näiden seikkojen ansiosta elementti mahtuu sellaisiin paikkoihin mihin tyypilliset 10 tuumaiset elementit eivät sovellu. Koska magneettimoottorissa ei ole ilmanpäästöaukkoa, elementti voidaan asentaa suoraan kotelon takaseinämään kiinni ilman että suorituskyky kärsii. Elementin pitkä liikepoikkeama ja toiston lineaarisus tekevät siitä erittäin kyvykkään bassotaajuuksien toistimen. Elementin suunnittelussa on hyödynnetty lukuisia JL Audion avainteknologioita jotta sen elinkaari olisi mahdollisimman pitkä ja toiminta luotettavaa. 10W1v3-4 soveltuu parhaiten 15.57 litran suljettuun koteloon ja edellyttää vahvistimelta vähintään 75 W jatkuvaa tehoa mutta suoriutuu parhaiten kun vahvistin kykenee 300 W jatkuvaan tehoon.
Tekniset tiedot
Jatkuva tehonkesto: 300 W
Suositeltu vahvistinteho: 75 - 300 W
Impedanssi: 4 Ohmia
Sähköakustiset parametrit
Fs: 26.15 Hz
Qes: 0.475
Qms: 7.243
Qts: 0.446
Vas: 43.41 l
Xmax: 11 mm
Spl: 84.2 dB
Sd: 0.0346 m2
Re: 3.902 Ohmia
Suljetun kotelon mitat
Seinämäpaksuus: 19 mm
Etulevyn paksuus: 19 mm
Sisätilavuus: 15.57 L
Leveys: 419 mm (W)
Korkeus: 343 mm (H)
Syvyys: 178 mm (D)
F3: 43.1 Hz
Fc: 50.9 Hz
Qtc: 0.868
Refleksikotelon mitat
Seinämäpaksuus: 19 mm
Etulevyn paksuus: 19 mm
Sisätilavuus: 25.5 L
Leveys: 432 mm (W)
Korkeus: 292 mm (H)
Syvyys: 387 mm (D)
Sisäisen refleksiputken leveys: 28.6 mm (SW)
Sisäisen refleksiputken korkeus: 254 mm (SH)
Sisäisen refleksiputken pituus: 767 mm (SL)
Refleksiputken jatkeen pituus: 318 mm (EL)
Viritystaajuus: 32.17 Hz
F3: 31.92 Hz
Elementin mitat
- Kokonaishalkaisija: 267 mm (A)
- Asennusaukon halkaisija: 230 mm (B)
- Halkaisija ruuvinrei'istä mitattuna: 246 mm (C)
- Magneetin ulkohalkaisija: 125 mm (D)
- Asennusaukon syvyys: 117 mm (E)
- Elementin syrjäyttämä ilmatilavuus: 1.05 l
- Paino: 4.5 kg
